Projekt zderzaka

[mika]

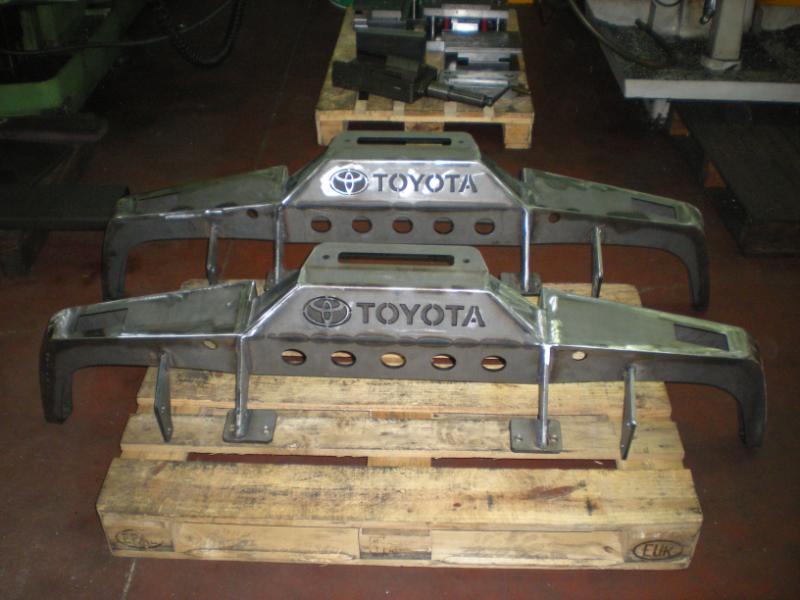

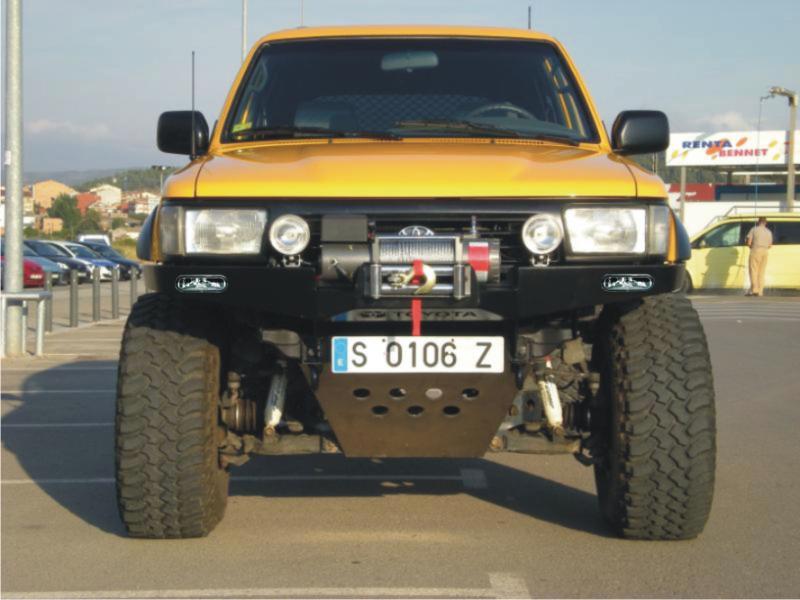

W końcu znalazłem projekt, który przypadł mi do gustu: (FatMouse Off-Road bumpers)

Link do strony:

http://yotatech.com/f88/fatmouse-off-ro ... rs-154727/

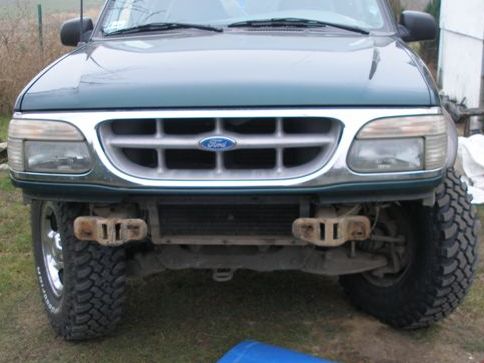

Korzystając z faktu, iż auto stoi w warsztacie blacharskim postanowiłem zdając mój zderzak i znacząc prace projektowe.

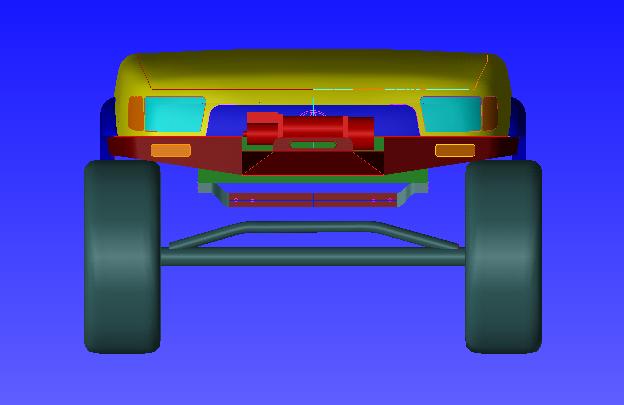

Na dzień dzisiejszy główny wyzwaniem są wymiary wyciągarki płyty montażowej, na której mocuje się wyciągarkę. Projektując zderzak do EX myślałem o uwzględnieniu miejsca pod wyciągarkę. Czy jest ktoś wstanie podać mi wymiary wyciągarki, aby przyjąć założenia wyjściowe.

[alban]

Jutro jak znajdę trochę czasu pomierzę moją płytę pod wyciągarę...
A miej więcej wygląda to tak...
http://picasaweb.google.com/Alban4x4/OF ... 3486734402

[mika]

przykład patrz pdf

[Jankes]

moja wyciągarka MileMarker 12000 ma wymiary: 560szerokośćX165głębokośćX185wysokość. Rozstaw śrub mocujących: 254X114.3. Jak znajdę rysunek pod płytę to też zapodam.

[mika]

przydałyby się jeszcze wymiary prowadnicy

[alban]

Proponuję ślizgową prowadnicę - mam rolkową i non stop problemy...
Będę zmieniał na ślizgową...

[yony]

Ślizgowa jest do lin synstetycznych, do stalowych tylko rolki. Sęk w tym, że rolka rolce nie równa...

[alban]

Są też ślizgowe żeliwne do lin stalowych nie nadające się do syntetyków

[yony]

No fakt. Tabor takie sprzedawał (jeszcze jak się Magnum nazywał)
Ale z tego co widziałem to słabo działały. Za to porządne rolki były bezawaryjne.

[mika]

MileMarker 12000 ma wymiary: 560szerokośćX165głębokośćX185wysokość

dzieki, znalazlem pelna specyfikacje -MileMarker 12000

[chevidan]

jeżeli wyciągarka będzie obudowana na górze to lepiej zostawić trochę więcej miejsca na przewody podłączeniowe.poza tym wymiar który podał Jankes to chyba standard.
też się zastanawiam nad zmotaniem zderzaka ale straszą że przeglądu się nie przejdzie a niebiescy mają się wziąść za zmoty.

[Jankes]

w sumie podałem wymiar chyba największej wyciągarki - mocowania jednak się nie różnią niczym, rozstaw śrub jest taki sam we wszystkich. Superwinch używa tylko innych prowadnic. Jeśli zabudowana to można zajrzeć nawet do ARB - pewnie ktoś ma na jakimś szerokim czy dyskotece - zobaczyć jak dużo miejsca tam jest. Yony miał zderzol, który później od niego kupiłem i on miał zabudowaną wyciągarkę... jaka szkoda, że juz nie mozna go sklonować...

[starwind]

ja też myślę oo tym żeby zmotać zderzak i zabudować w środek wyciągarkę
Andrzej czy mógłbyś zmierzyć jak szeroka jest ta twoja wyciągarka zastanawiam się czy da radę schować ją w tę lukę przed chłodnicą

[Jankes]

ja też myślę oo tym żeby zmotać zderzak i zabudować w środek wyciągarkę
Andrzej czy mógłbyś zmierzyć jak szeroka jest ta twoja wyciągarka zastanawiam się czy da radę schować ją w tę lukę przed chłodnicą

zrobiłem to parę postów wcześniej

[Dawid]

starwind, gapcio...
